产品特点：

1. 本供气系统适用于低压小流量，一种气体连续供气系统，而不会造成大气进入加热管。

2. 气体压力和流量数据在同一平面直观可读，外形美观、实用，操作简便。

3. 显示流量准确，可有效地控制气体消耗量。

4. 所有仪表及阀门的连接均采用活接头连接，便于维修拆卸。

设备名称

桌面式单路质量流量计nbd-1zp

供电电源

220v 50hz

质量流量控制器

0-200sccm

设备尺寸

长530*高245*深520mm

重量

约11kg

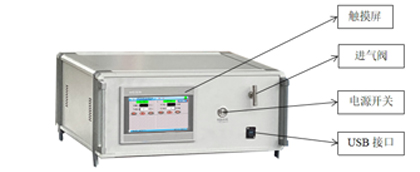

结构示意图

气体由气体钢瓶经减压阀减压至所需压力从供气系统的进气口进入，经过进气阀和质量流量控制器，再从出气口向外供气。其中质量流量控制器可调节气体的体积流量，输出达到实验所需求流量的气氛。

将供气系统进气口直接通过气管连接到供气钢瓶减压阀上，选择连接好的气体，按顺序开启供气钢瓶上的阀门、供气系统上对应的进气阀及质量流量控制器开关，再旋转减压阀旋钮增大气体压力，调节气体流量，输出所需要的压力和流量。

操作流程

1. 连接所需气瓶之前，关闭所有阀门，接上电源插头，打开电源开关。

2. 连接所需气瓶，打开气瓶减压阀，并检查供给系统连接头与气瓶减压阀连接处是否连接可靠，有无漏气。

3. 打开进气阀，缓慢旋转减压阀旋钮增大气体压力至规定值。p max <0.05mpa

4. 调节输出气体流量计到所需流量。

5. 加热炉使用结束，将气柜内的气体压力卸压并关闭所有阀门。

6. 关机：关闭电源开关，断开电源插头。
